空氣絕緣開關柜用互感器
JDZ-10 、JDZJ-10
6-10kV戶內電壓互感器
戶內 單相 環氧樹脂澆注式
技術參數
○產品性能符合標準：GB/T20840.1、3和IEC61869-1、3
○額定頻率：50Hz或60Hz ○環境溫度：-5℃～+40℃
| 型號 | 額定電壓比(V) | 準確級及準確級組合額定二次輸出(V) | 極限輸出(VA) | 額定絕緣水平(kV) | 表面爬電距離 | 重量 | 接線圖 |
| JDZ-3 | 3000/100 |
0.2-20
0.5-30
1-50
3-80
|

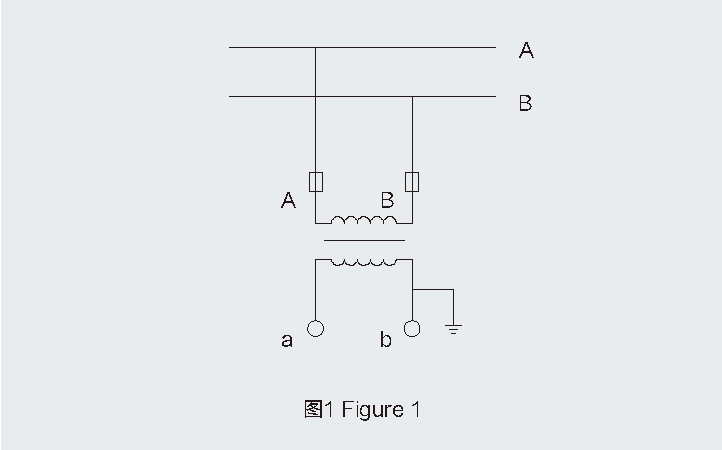

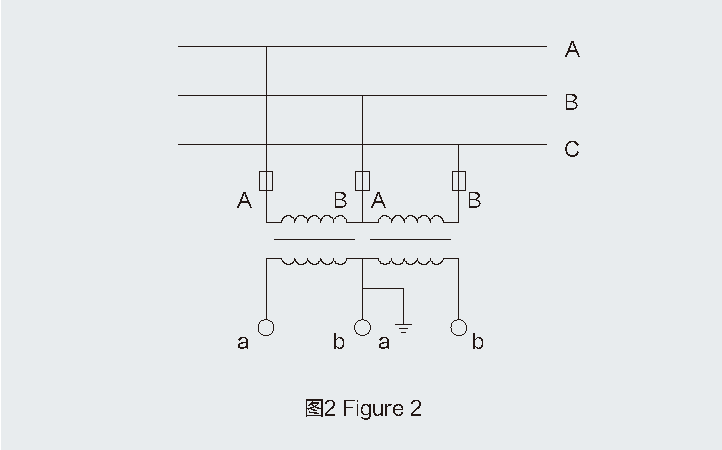

200 | 3.6/23/40 | 250 | 22 | 圖1-圖2 |
| JDZ-6 | 6000/100 |
0.2-30
0.5-50
1-80
3-200
|
400 | 7.2/32/60 | |||
| 6000/220 | |||||||
| JDZ-10 | 10000/100 |
0.2-30
0.5-80
1-150
3-300
|
500 | 12/42/75 | |||
| 10000/220 | |||||||
| JDZ-3 | 3000/100/100 |
0.2/0.2-15/15
0.2/0.5-15/15
0.5/0.5-30/30
|

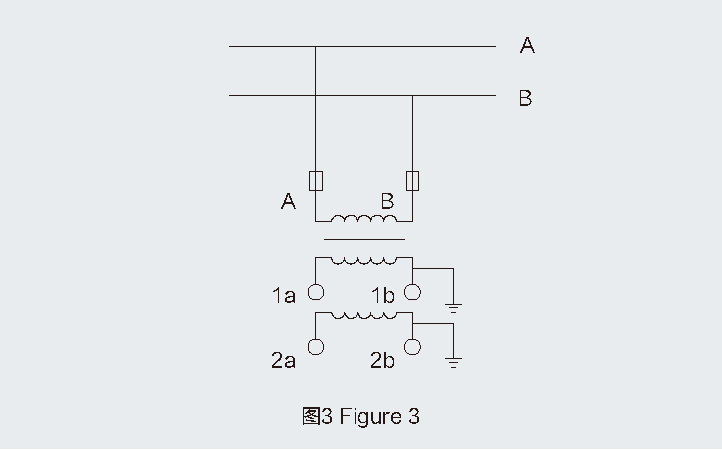

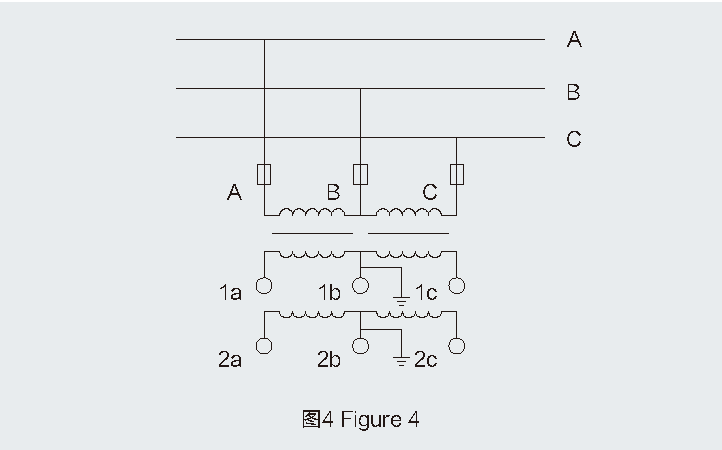

150/150 | 3.6/23/40 | 圖3-圖4 | ||
| JDZ-6 | 6000/100/100 |
0.2/0.2-20/20
0.2/0.5-20/20
0.5/0.5-30/30
|
200/200 | 7.2/32/60 | |||
| JDZ-10 | 10000/100/100 |
0.2/0.2-20/20
0.2/0.5-20/20
0.5/0.5-50/50
|
300/300 | 12/42/75 | |||
| 10000/100/220 |
0.2/3-30/300
0.5/3-80/300
|
500/500 | |||||
| JDZJ-3 | 3000/√3/100/√3/100/3 |
0.2/6P(3P)-20/50
0.5/6P(3P)-30/50
1/6P(3P)-80/50
3/6P(3P)-200/50
|

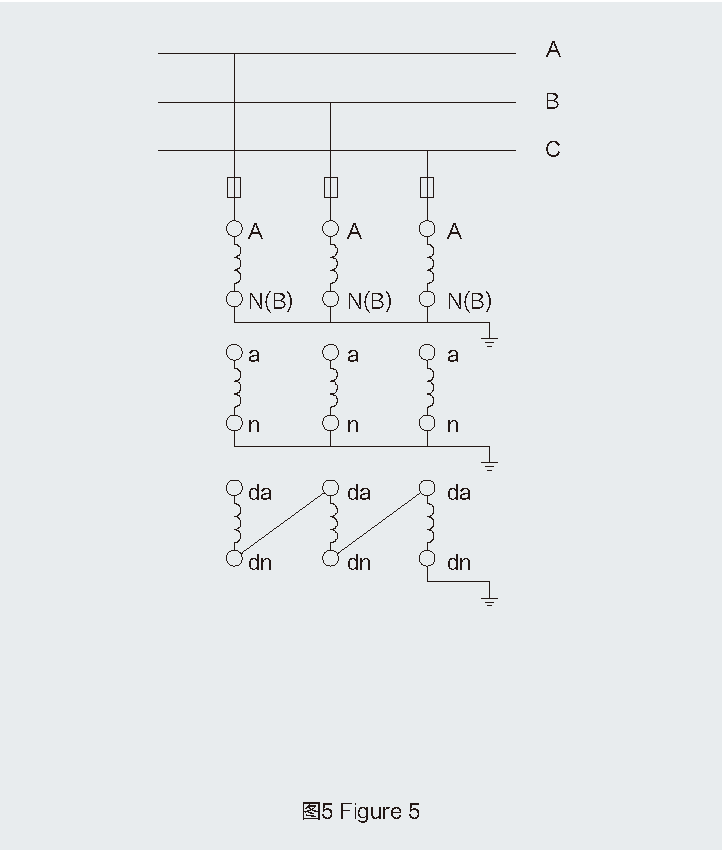

200 | 3.6/23/40 | 圖5 | ||
| JDZJ-6 | 6000/√3/100/√3/100/3 |
0.2/6P(3P)-20/100
0.5/6P(3P)-50/100
1/6P(3P)-50/100
3/6P(3P)-80/100
|
400 | 7.2/32/60 | |||
| JDZJ-10 | 10000/√3/100/√3/100/3 |
0.2/6P(3P)-20/100
0.5/6P(3P)-50/100
1/6P(3P)-80/100
3/6P(3P)-200/100
|
12/42/75 | ||||
| 10000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-10/10/100
0.2/0.5/6P(3P)-10/15/100
0.5/0.5/6P(3P)-30/30/100
|

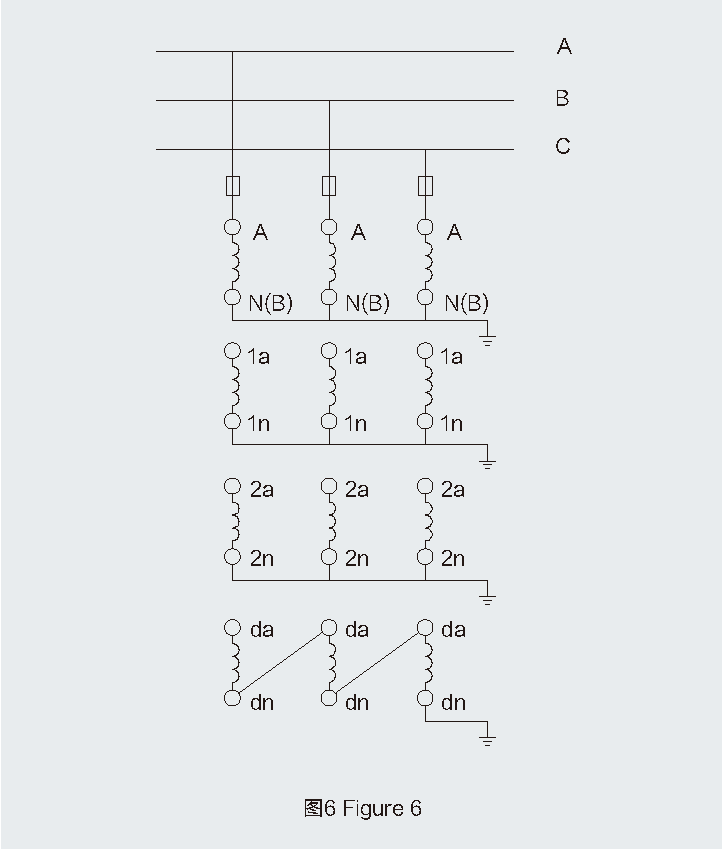

200/200 | 圖6 |
注：如果用戶要求的參數超出上表范圍，可與我公司協商后確定。
